導讀
從電子手表到電腦再到各類移動通信産品，我們不難發現電子電器産品已經和我們的生活息息相關瞭。而我們消費者對産品質量越來越高的要求，使得各個生産廠家不得不嚴格把控産品質量 ，對産品或生産過程中出現的異物甚至異常顔色進行分析 ，進而確定來源，優化産品質量。異物分析也是失效分析的一種 ，通過分析和驗證，找出失效的原因，挖掘出失效的機理。微小異物的尋根探源，在提高産品質量、技術開發和改進、産品修複及仲裁失效事故等方面具有很強的實際意義 。

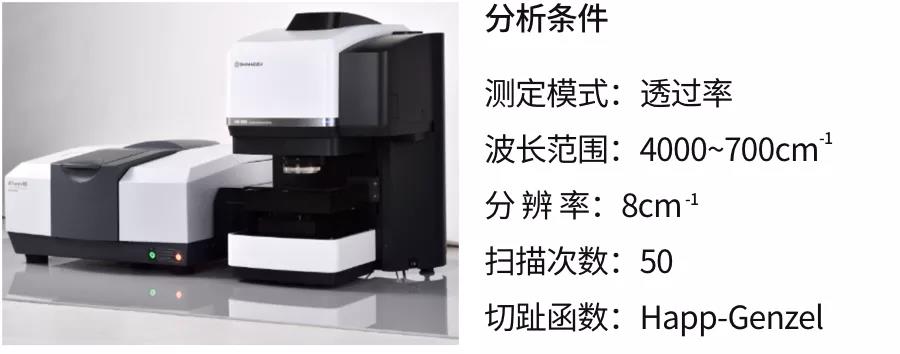

對於異物或異色的分析，由於待分析的異物樣品較小 ，顯微紅外法的優勢得以體現。紅外顯微鏡是用光學顯微鏡觀察微小樣品，再把紅外光路引入到顯微鏡中，調節可變光闌的大小，選擇測試樣品中的某一微區 ，紅外光聚焦後，進行紅外分析。島津紅外顯微鏡AIM-9000，可實現330倍連續放大，大範圍廣角相機快速尋找異物點 ，自動識别異物位置，同時能做到異物光譜自動分析 、自動對焦，在測量的同時觀測測量位置，確保異物點測量位置零偏移。

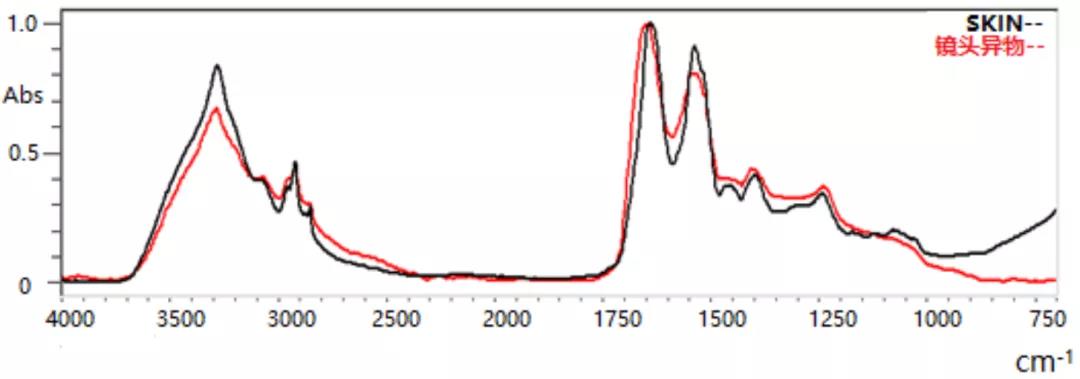

樣品1：手機鏡頭上的白色異物 。
将異物取出，放在金剛石池中壓制後 ，置於紅外顯微鏡下，透過法測試。
樣品2：PCB闆焊錫位置異物。無需前處理 ，樣品直接放置在紅外顯微鏡下，反射法測試。
上圖中 ，黑色譜圖爲焊錫不良處的紅外譜圖 ，紅色譜圖爲IRON NAPHTHENATE（環烷酸鐵鹽）的标準紅外譜圖，兩圖在多處出峰位置一緻，推斷樣品中含有環烷酸類物質。
經譜圖檢索顯示，異物分别爲SKIN（皮屑）和IRON NAPHTHENATE（環烷酸鐵鹽）。皮屑，可能是人員操作過程中引入，而環烷酸類物質，可能爲鍍層過程中使用的清洗劑殘留。異物結果，快速指向問題環節。
結語
在電子電氣行業，生産工藝流程複雜，使用的物料衆多，操作流水線上的微小疏漏，都會導緻産品中出現不明異物。這不僅影響産品外觀、産品質量，甚至會導緻生産停滞，以至於給企業帶來不可估量的經濟損失。島津的紅外顯微鏡AIM-9000配置的大視野相機，可以幫助我們搜羅異物的蛛絲馬迹，迅速定位目标；高靈敏度的MCT檢測器，幫助我們定性分析異物類型，快速指向來源。
